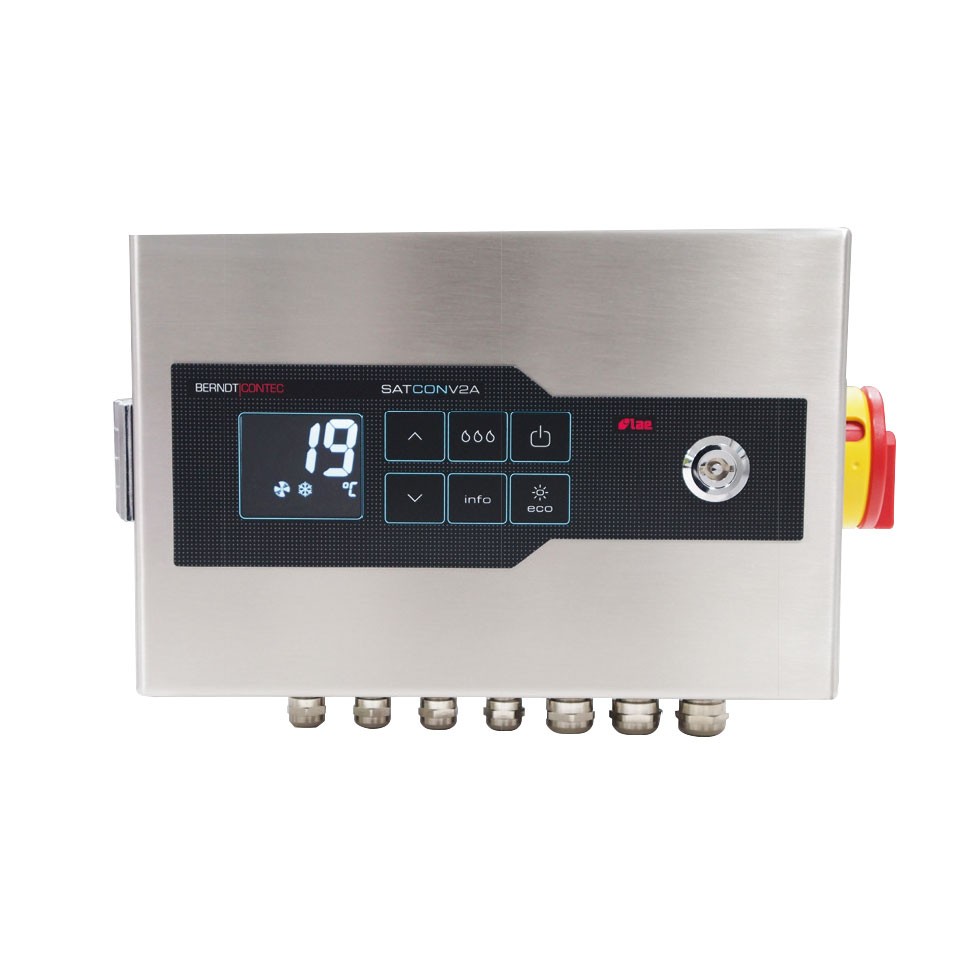

LAE Kühlzellensteuerung SATCONV2A (incl. 3x Fühler)
![lae_satconv2a](https://www.zinser-kaelte-shop.de/media/42/0b/4a/1700744387/lae_satconv2a.jpg)
![lae_satconv2a](https://www.zinser-kaelte-shop.de/media/42/0b/4a/1700744387/lae_satconv2a.jpg)
Der SATCONV2A ist eine professionelle Kühlanlagensteuerung für den universellen Einsatz in bewährter V2A Premium Qualität.
Die Verbindung von hochwertigen Materialien, wie des V2A Gehäuses mit der Folientastatur, bietet Ihnen die Möglichkeit, dieses System in Umgebungen mit besonders hohen Ansprüchen an die Hygienevorschriften einzusetzen. Die Funktionalität der Steuerung wie Temperatur, Abtauung, Ventilatorlauf und Alarmmanagement werden über das integrierte Leistungsmodul BR1-28 realisiert.
Die Isttemperatur sowie die Systemdiagnostik der Anlage werden über ein kontrastreiches LCD Display gut ablesbar angezeigt.
BESONDERHEITEN
Die Kühlzellensteuerung SATCONV2A ist je nach Funktionsumfang in zwei
verschiedenen Gehäusebreiten (300mm / 350mm) erhältlich. Abhängig ist
dies von der individuellen Sonderbestückung. In der Standardversion ist der
SATCONV2A mit einem Hauptschalter und einer Steuersicherung 1D16A
ausgestattet.
Das intelligente Leistungsmodul BR1-28 beinhaltet zahlreiche Funktionen
wie:
· 2. Parametergruppen zur wahlweisen Steuerung von:
· Energiesparbetrieb
· Plus- und Tiefkühlung
· Tag- und Nachtbetrieb
· zeitlich gesteuerte Aktionen über START- bzw. STOPPZEIT wie:
· 2. Parametergruppe
· Lichtsteuerung
· Aufzeichnung nach TK Verordnung über Fühler T3
· optimierte Abtauung von 2 Verdampfern
· zeitversetzter Anlauf von 2 Verdichtern
· Abtauung über 6 einstellbare Zeiten oder nach Intervall
· Lichtsteuerung über digitalen Eingang möglich
Je nach Kundenwunsch realisieren wir jede mögliche Funktionalität, die in
den beiden Gehäusevarianten umzusetzen ist, wie zum Beispiel:
· Schützintegration im Falle höherer Schaltleistungen
· Umsetzung kundenspezifi scher Regelungsanforderungen
· Alarmweiterleitung von Sammelstörungen per SMS
· kundenspezifi sches Frontfoliendesign (ab einer Aufl age von 100 Stück)
TECHNISCHE DATEN
Display | LCD-Display |
Fühlertyp | NTC10k |
Fühler Lieferumfang | 3 x NTC10k (SN4B20P1...3) |
Messbereich Fühler | -40°C ... +105°C |
Regelbereich Regler | -50°C ... +110°C |
Auflösung | 0,1° |
Eingang | DI1 ... DI3 |
Klemmen | Schraubklemmen |
Relais 1 / Schließer | 16 (12)A Verdichter |
Relais 2 / Schließer | 16 (4)A Abtauung |
Relais 3 / Schließer | 16 (4)A Verdampferlüfter |
Relais 4 /Schließer |
7A AUX 1 |
Relais 5 / Wechsler |
7A AUX 2 |
Schnittstelle | RS485 |
Spannungsversorgung | 100 ... 230 Vac |
Hauptschalter | 3p / 25A |
Vorsicherung | EATON 1D16A |
Verschraubungen | 8 x D16 / 6 x D20 |
Abmessungen | 300 / 350x200x120mm |
Innenabdichtung | Gummi |
Schanierart | Aussenliegend |
Türart | Eintürig / Anschlag links |
Frontschutzart | IP65 |
Zertifiziert | CE |
Anzahl Fühlereingänge: | 3 |
---|---|
Anzahl digitale Eingänge: | 3 |
Fühler_Eingänge: | 3 |
Kaeltemittel: | R404A, R507 |
Kompressor-Leistungsaufnahme: | 1500 - 2500 W |
Kompressor-Stromaufnahme: | 8 - 10 A |
Leistung: | 1500 - 2500 W |
Regler Typ: | Kühlstellenregler |
Relais: | 5 |
Versorgungsspannung: | 115 - 230V AC |
möglicher Fühlertyp: | NTC 10K |
