Dixell Thekensteuerung XW270K-5N2C4 (ohne Fühler) XW270K
117,10 €*
Sofort verfügbar, Lieferzeit: 1-4 Werktage
Produktinformationen "Dixell Thekensteuerung XW270K-5N2C4 (ohne Fühler) XW270K"
Die Dixell Thekensteuerung XW270K-5N2C4 ist eine Leistungsplatine für Wandmontage, untergebracht in einer Plastikbox, welche für den Betrieb mit der Tastatur T820 bzw. T821 für Frontafeleinbau 185x38 mm über ein 2-Leiterkabel verbunden wird. Die Modelle sind mit sechs Relais versehen: Verdichter-Regelung, Licht, Gebläse, Alarm, Abtauung, Hilfsausgang. Drei NTC-Eingänge für Raumtemperatur, Verdampfertemperatur, und einen konfigurierbaren Eingang z.B. für eine entfernte Temperaturaneige. Zwei digitale Eingänge: Türkontakt und ein konfigurierbarer Eingang. Ein TTL-Ausgang für das XJ500-System. Das ModBUS-fähig auch in “fremde”, bestehende Systeme einbindbar. Die Programmierung kann auch mittels dem Handgerät Hot Key vorgenommen werden. Der Parametersatz kann im Hot-Key gespeichert werden (Hot-Key nicht im Lieferumfang enthalten!).
EIGENSCHAFTEN
· Fortgeschrittener multifunktioneller Regler für Heizen/Kühlen
· Innovatives und elegantes Design, das die Ästhetik und Funktionalität des Gerätes hervorhebt
· Direkte Lastenanschlüsse
· Verdichterrelais 20A und Relais für Neonröhre
· Direkte Stromversorgung 230 (110) Vac, kein externer Trafo erforderlich
· Aufzeichnung Höchst- und Tiefsttemperatur
· Standardkommunikationsprotokoll: ModBUS-RTU
· Max. Stromaufnahme: 10VA
· Display mit roten LED (13,2 mm)

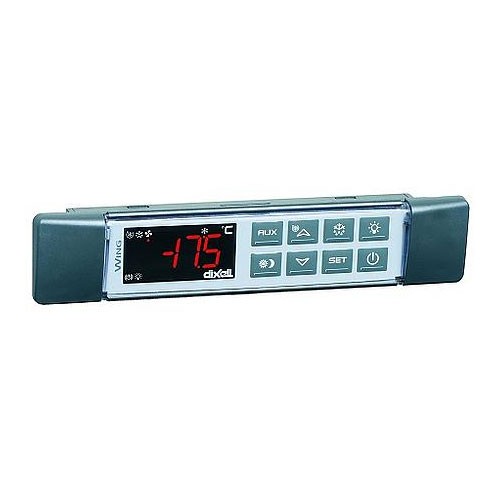

TECHNISCHE DATEN - T820
| Gehäuse |
ABS selbstverlöschend |
| Abmessungen | Front 185x38 mm; Tiefe 23mm |
| Montage | Tafeleinbau 150x31 mm. Mit Schrauben ∅ 3 x 2mm im Abstand 165mm |
| Frontschutzart | IP20 |
| Erhöhung der Frontschutzart |
IP65 (mit Gummidichtung RG-L) |
| Anschlüsse | Schraubklemmen ≤2,5 mm2; Spannung Faston 6,3mm |
| Spannungsversorgung | 230Vac |
| Anzeige | drei Ziffern, LED rot, Höhe 14,2mm |
LEISTUNGSMODUL XW270K
| Anschlüsse | Schraubklemmen ≤2,5 mm2; Spannung Faston 6,3mm |
| Spannungsversorgung | 230Vac |
| Leistungsaufnahme | 10 VA max. |
| Fühler Eingänge | 3 Stück |
| Fühlertyp | NTC |
| Fühler Lieferumfang | - |
| Messbereich Fühler | -45 ... +110°C |
| digitale Eingänge | 2 Stück - Türkontakt und konfigurierbarer (potentialfrei) |
| Relais 1 | 20(8) A, 250Vac, Verdichter |
| Relais 2 | 16(3) A, 250Vac, Licht |
| Relais 3 |
16(3) A, 250Vac, Hilfsrelais |
| Relais 4 |
8(3) A, 250Vac, Gebläse |
| Relais 5 |
8(3) A, 250Vac, Abtauung |
| Relais 6 |
8(3) A, 250Vac, Alarm |
| Andere Ausgänge | 4-20mA (optional) |
| Serieller Ausgang | RS485 |
| Kommunikationsprotokoll | MODBUS |
| Datenspeicherung | nicht-flüchtiger Speicher (EEPROM) |
| Arbeitstemperatur | 0 ... +60°C |
| relative Feuchte | 20-85% (ohne Kondensierung) |
| Auflösung | 0,1°C |
| Genauigkeit bei 25°C | ±0,5 °C, ±1 Ziffer |
| Anzahl digitale Eingänge: | 2 |
|---|---|
| Fühler_Eingänge: | 3 |
| Regler Typ: | Kühlstellenregler |
| Relais: | 6 |
| möglicher Fühlertyp: | NTC |
