Dixell Echtzeit Kühlstellenregler XR77CX-0N6C3 (ohne Fühler) XR77CX
![dixell_xr77cx-0n6c3](https://www.zinser-kaelte-shop.de/media/1d/c7/50/1700744377/dixell_xr77cx-0n6c3.jpg)
![dixell_xr77cx-0n6c3_wiring_1](https://www.zinser-kaelte-shop.de/media/a5/77/26/1700744390/dixell_xr77cx-0n6c3_wiring_1.jpg)
![dixell_xr77cx-0n6c3](https://www.zinser-kaelte-shop.de/media/1d/c7/50/1700744377/dixell_xr77cx-0n6c3.jpg)
![dixell_xr77cx-0n6c3_wiring_1](https://www.zinser-kaelte-shop.de/media/a5/77/26/1700744390/dixell_xr77cx-0n6c3_wiring_1.jpg)
![dixell_xr77cx-0n6c3](https://www.zinser-kaelte-shop.de/media/1d/c7/50/1700744377/dixell_xr77cx-0n6c3.jpg)
![dixell_xr77cx-0n6c3_wiring_1](https://www.zinser-kaelte-shop.de/media/a5/77/26/1700744390/dixell_xr77cx-0n6c3_wiring_1.jpg)
![dixell_xr77cx-0n6c3](https://www.zinser-kaelte-shop.de/media/1d/c7/50/1700744377/dixell_xr77cx-0n6c3.jpg)
![dixell_xr77cx-0n6c3_wiring_1](https://www.zinser-kaelte-shop.de/media/a5/77/26/1700744390/dixell_xr77cx-0n6c3_wiring_1.jpg)
90,85 €*
Sofort verfügbar, Lieferzeit: 1-4 Werktage

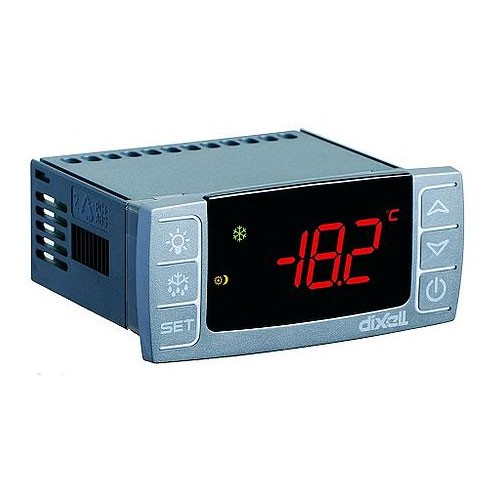

Der Dixell XR77CX-0N6C3 ist ein Kühlstellenregler in 32x74mm Tafeleinbauformat, der sich für Normal- und Tiefkühlanwendungen eignet. Zur Verfügung stehen vier Relais: Kühlung, Abtauung (elektrisch oder durch Heißgas), Verdampferlüfter und ein Hilfsausgang, das als Beleuchtung, Störungsmeldung oder Hilfsthermostat konfiguriert werden kann.
Dank der integrierten Echtzeituhr ist es möglich, die Abtauungen und die Sollwertverschiebung (Energiesparmodus) uhrzeit- und tagabhängig zu programmieren.
Die verfügbaren Fühlereingänge (NTC oder PT1000) sind vier: Raumtemperatur, Verdampfertemperatur und zwei zusätzliche konfigurierbare Fühler. Der dritte Fühlereingang teilt den physikalischen Anschluss mit dem ersten Digitaleingang, sodass dieser Eingang je nach Anwendung sowohl für digitale Zustände als auch für analoge Messungen geeignet ist.
Die integrierten RS485-Anschlüsse ermöglichen die direkte ModBus-RTU-Kommunikation ohne zusätzliches Zubehör, z. B. mit einem Überwachungssystem der Xweb-Baureihe.
Der Regler kann mittels einer HotKey-Parameterspeicherkarte einfach konfiguriert werden. Am HotKey-Anschluss kann auch eine Xrep-Fernanzeige angeschlossen werden (Hotkey nicht im Lieferumfang enthalten!).
EIGENSCHAFTEN
· Einfacher Programmiermodus
· Display mit Icons und integrierter Masseinheit
· AN/AUS-Taste
· Plastikfrontrahmen mit Ausschnitt, WING-kompatibel
· Bis zu 2 Lichtschalter
· Energiesparzyklen durch digitale Eingänge
· Schnellkühlung durch vorbestimmten Sollwert
· Regelungsstop durch Hilfsfühler
· Regelungswiederaufnahme während Türalarm
· Virtuelles Fühlermanagement
· Regelung der Verflüssigungstemperatur um kritischen Situationen vorzubeugen
· Verbindung zur X-REP-Fernanzeige (alternative zur TTL-Schnittstelle)
· Max. Leistungsaufnahme: 3VA
· Display mit roten LED (10,5mm) und Icons
TECHNISCHE DATEN
Gehäuse |
selbstverlöschender Kunststoff |
Fühlertyp | NTC / PT1000 |
Fühler Lieferumfang | - |
Messbereich Fühler | NTC: -40 ... +110°C PT1000: -100 ... +150°C |
Auflösung | 0,1°C |
Fühler Eingänge | 3 Stück |
Digitale Eingänge | 2 Stück |

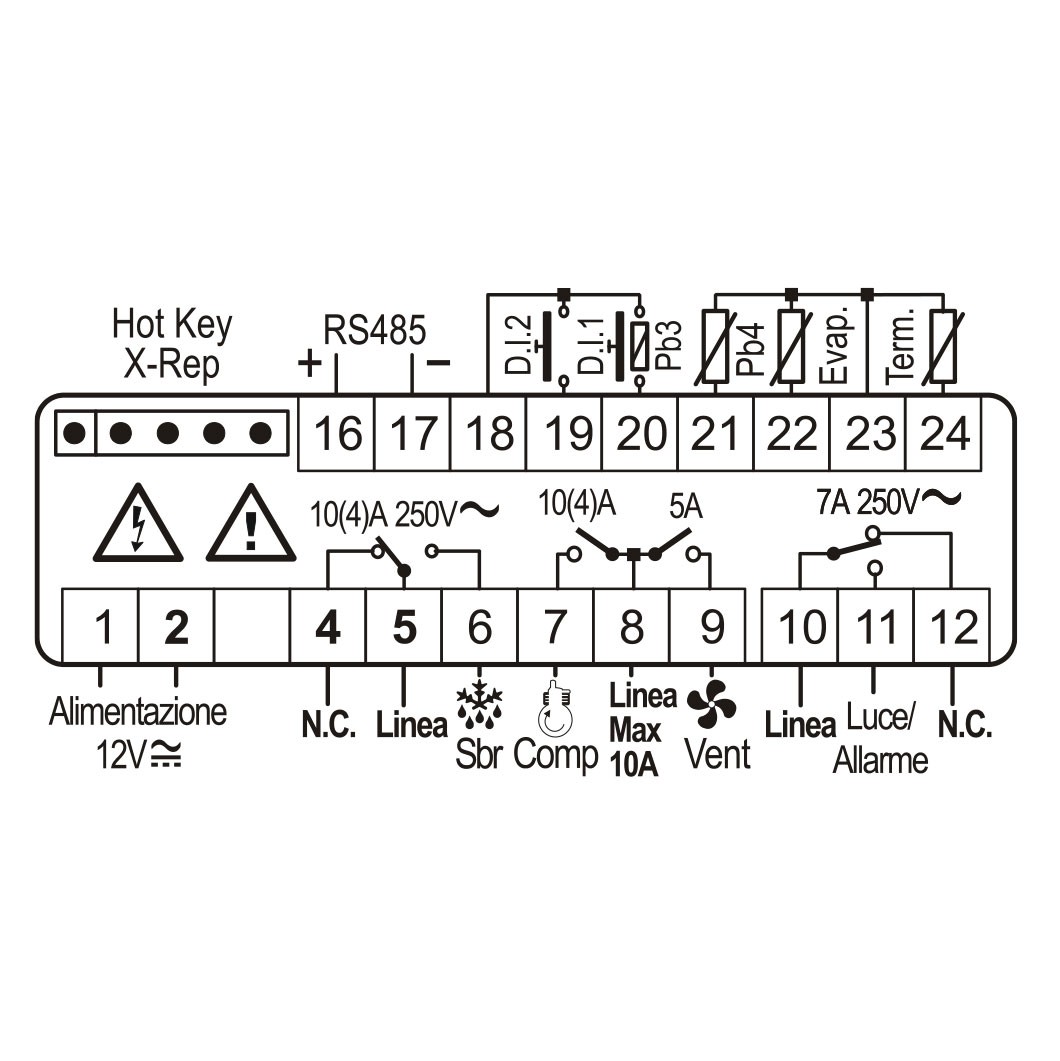

Relais 1 |
10 (4)A - SPST, Kühlung |
Relais 2 |
5 (2)A - SPST, Verdampferlüfter |
Relais 3 |
10 (4)A - SPST, Abtauung |
Relais 4 |
7 (2)A - SPST, oA3 |
Serielle Schnittstelle |
RS485 |
Kommunikationsprotokoll | MODBUS-RTU slave |
Spannungsversorgung |
12V AC/DC |
Arbeitstemperatur | 0 ... +55°C |
Montage | Tafeleinbau mit Ausschnittmaß 71x29mm |
Anschlüsse | Schraubklemmen für Kabelquerschnitte ≤ 2,5mm2 |
Leistungsaufnahme | 3 VA max. |
Anzeige | drei Ziffern, LED rot, Höhe: 14,2mm |
Feuchtigkeitsbereich | 20-85% (ohne Kondensierung) |
Schutzart von vorne |
IP65 |
Gesamte Schutzart | IP20 |
Abmessungen | Einbaumodul 32x74x60mm (HxBxT) |
Anzahl Fühlereingänge: | 3 |
---|---|
Anzahl digitale Eingänge: | 2 |
Fühler_Eingänge: | 3 |
Kaeltemittel: | R404A |
Kompressor-Leistungsaufnahme: | 2500 - 3500 W |
Kompressor-Stromaufnahme: | 6 - 8 A |
Leistung: | 5000 - 7500 W |
Regler Typ: | Kühlstellenregler |
Relais: | 4 |
Versorgungsspannung: | 12V AC/DC |
Weitere Funktionen: | Echtzeituhr |
möglicher Fühlertyp: | NTC, PT1000 |
